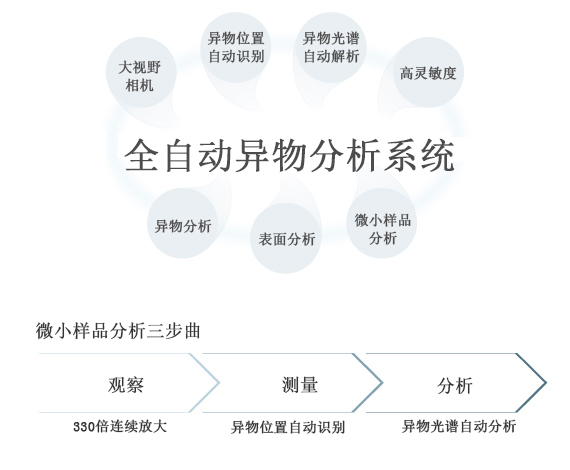

順暢的微小樣品分析流程

裝載樣品

裝載樣品非常簡單

輕輕一按“取出樣品”按鈕，自動降低樣品臺，并切換顯微物鏡位置，以留出足夠大的裝樣、取樣空間。而且，樣品臺下方的聚光鏡可以實現快速拆卸，以實現對厚達40mm樣品的直接顯微反射和顯微ATR測量。

尋找待測對象

快速尋找待測對象——大視野相機和顯微鏡相機

島津大視野相機和顯微鏡相機。除了10X13mm的超大視野外，大視野相機還提供了數字變焦功能（5倍數字變焦）。而且，通過與顯微鏡相機共享位置信息，可以實現高達330倍的連續放大，對非常小的樣品區域能直接使用30X40μm的小視野進行觀察（顯微鏡相機本身支持10倍數字變焦）。

金屬板上附著的金色異物

異物自動識別，自動順序測量

測量位置自動識別——異物圖像識別算法

提供異物自動識別功能。分析人員只要點擊一下按鈕，軟件即可自動識別異物。并且可在1秒鐘之內自動設置好全部測量點適用的顯微光闌尺寸和角度。包括兩種模式：標準模式和小樣品模式。用戶可以根據自己的應用來選擇合適的模式。自動識別的測量點可不經編輯直接開始自動測量，也可以由分析人員來選擇性的增刪測量點。樣品可見圖像自動存入測得的光譜文件中，方便日后快速區分指認。

確認失效原因

自動確認異物成分——異物自動分析程序

LabSolutions IR軟件提供異物分析程序來自動確認異物成分。AIMsolution測得的光譜可以直接載入LabSolutions IR進行分析。異物分析程序可以高精度的確認所測得的異物成分，它基于異物分析中常見異物的譜庫數據和島津識別算法。

異物自動分析程序特點

• 包括550種以上的異物分析中常見的無機物、有機物和高分子光譜數據
• 光譜檢索、匹配判斷和生成報告，全程自動化
• 不僅僅是簡單的光譜檢索，通過島津算法更加注重光譜特征
• 即使異物是混合物，也能夠有效指認可能的主要成分和次要成分，并顯示可能性?xún)?yōu)先級

更簡單、更便于使用的功能

在觀察實時可見圖像的同時，順暢地進行紅外光譜的測量——可見/紅外同步觀測系統

可以在檢查樣品可見圖像的同時進行紅外光譜的測量。這樣可以有效地確認所測異物的位置，而不必在可見光和紅外光之間來回切換。結合圖像拼圖（Tiling）功能，能夠實現在樣品臺可移動范圍內的任意位置進行實時可見觀察和紅外光譜測量，而無需重新定位樣品。

可見光和紅外光光路示意圖
綠色：可見光光路
紅色：紅外光光路

化學成分的可視化——化學成像

化學物質的分布情況可以基于峰高、峰面積、多變量分析結果（PCR/MCR）、與目標光譜的相似度等信息進行可視化。

藥品粉末的化學成像

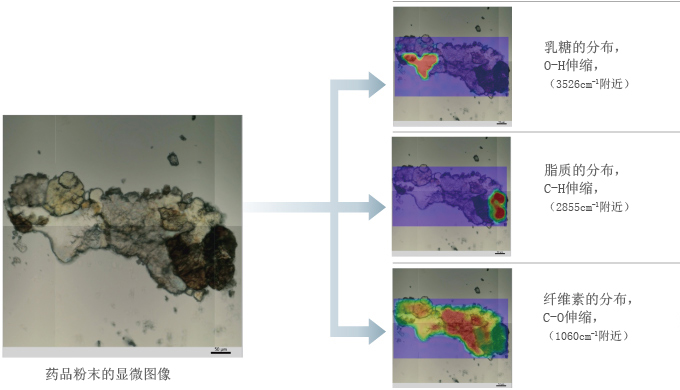

藥品粉末用金剛石池滾軋后進行紅外顯微mapping測量。右圖表示的是粉末不同成分（乳糖、脂質、纖維素）的分布情況。顯示的顏色可以在單色和彩色之間自由切換。

超小樣品分析

AIM-9000專門為小樣品的測量進行了優化。AIM-9000的信噪比可達30000:1。相應的，對非常小的異物，也可以很快得到高質量的譜圖。

聚苯乙烯微球的透射測量

10μm直徑的聚苯乙烯微球，透射方法測量。只需次數很少的掃描，即可得到超小樣品的高質量低噪聲光譜圖。

高靈敏度顯微ATR測量——高折射率樣品

抗反射鍍層的Ge晶體，有超過50%的高光通量，可提供高靈敏度測量。相比之前型號，有更小的紅外光入射角。AIM-9000可以對高折射率樣品，如炭黑橡膠，得到很好的無失真ATR光譜。

炭黑橡膠的ATR測量

50wt%炭黑含量的丁腈橡膠（NBR），使用Ge晶體ATR物鏡進行測量。C=C-H面外彎曲模式的峰在970cm-1附近清晰可見，而用傳統的ATR物鏡會(huì )發生變形。

支持異物鑒別——管道水/食品異物譜庫和塑料熱解譜庫

管道水/食品異物譜庫

該譜庫特別適用于管道水和食品中的異物分析。譜庫包括構成水管道的全部商品化部件和常見異物的實測光譜及相關信息。同時，還包括了相應樣品的XRF光譜數據（PDF文件）。相應的，可以改善異物檢索的精度。不像傳統的紅外譜庫，它是真實的混合物譜庫，并且包含了定性分析所需的豐富知識和經驗。

塑料熱解譜庫*

該譜庫包括了塑料熱解氧化產物的豐富光譜信息，特別適用于降解老化物質的異物分析。

*該譜庫數據得到了日本靜岡縣工業技術研究所濱松工業技術支持中心的幫助。

附件

ATR物鏡（slide-on型）

ATR物鏡使用錐形晶體，單次反射，15倍放大，45度角入射?；瑒?dòng)型（slide-on）晶體使得在可見觀察和紅外測量間的來回切換非常簡單。ATR物鏡對既不容易透射也不容易反射紅外光的樣品，例如紙、塑料，或類似污漬的超薄膜，非常適用。

ATR壓力傳感器

該壓力傳感器可以防止使用ATR物鏡時對ATR施加過大的壓力而造成晶體損壞。還可用于基于壓力傳感的自動顯微ATR測量。

掠角反射物鏡（GAO）

掠角反射物鏡采用80度角入射，特別適用于金屬基質上nm級的超薄有機膜測量。在失效分析中，GAO物鏡常用于凹狀表面上的樣品或金屬表面污漬的測量。

TGS檢測器

通過增加TGS檢測器（DLATGS型），AIM-9000可以無需液氮進行紅外光譜的測量。還可以根據測試需要，在MCT檢測器和TGS檢測器之間自動切換。TGS檢測器相比MCT檢測器，有更寬的光譜范圍，但是靈敏度會(huì )降低。一般推薦小于100μm的樣品用MCT檢測器進行測量。

金剛石池

金剛石池用于擠壓微小樣品，在紅外顯微鏡下直接進行測量?？梢杂糜谒芰?、纖維等樣品。

紅外偏振片

該附件用于樣品的取向特性研究，或者在使用掠角反射物鏡時提高靈敏度。紅外偏振片可在使用時從側面插入紅外顯微鏡，并可設定偏振角度。

可見偏振片

該附件對用普通可見光觀察困難的樣品非常有用。利用偏振光的特性，可以讓樣品更容易觀察。

特定行業的應用實例

電子電器

此處是電子器件端子上附著異物的分析例。利用大視野相機，觀察器件整體，決定對哪個部位進行測量。對薄的污漬或小的外來異物，反射方法譜圖質量不好時，可以考慮使用Ge晶體的顯微ATR測量。

機械和運輸

此處是長期暴露在日光下的樹脂部件分析例。通過對部件截面紅外光譜的測量，深度方向上的降解程度實現了可視化。

制藥和生命科學

此處是附著在藥片表面異物的分析例。通過挑入金剛石池中進行擠壓，可以對不同形狀的樣品進行顯微透射測量。

石油化工

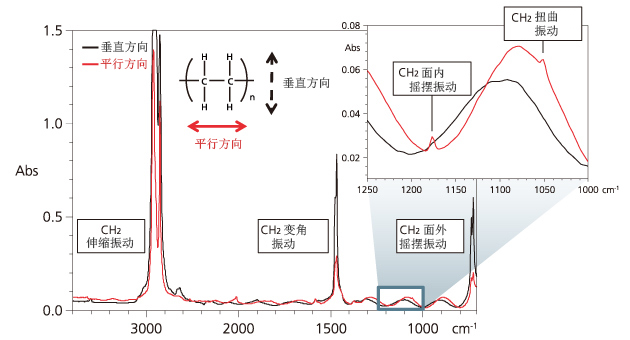

此處是薄膜偏振分析的例子。利用紅外偏振片，可以評估薄膜的偏振特性和取向。
